產品名稱：[ZRGY-08B工業互聯網邊緣計算實訓臺]
上海中人專業提供ZRGY-08B工業互聯網邊緣計算實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRGY-08B工業互聯網邊緣計算實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRGY-08B工業互聯網邊緣計算實訓臺，是中人公司的品質效益保障教學產品。

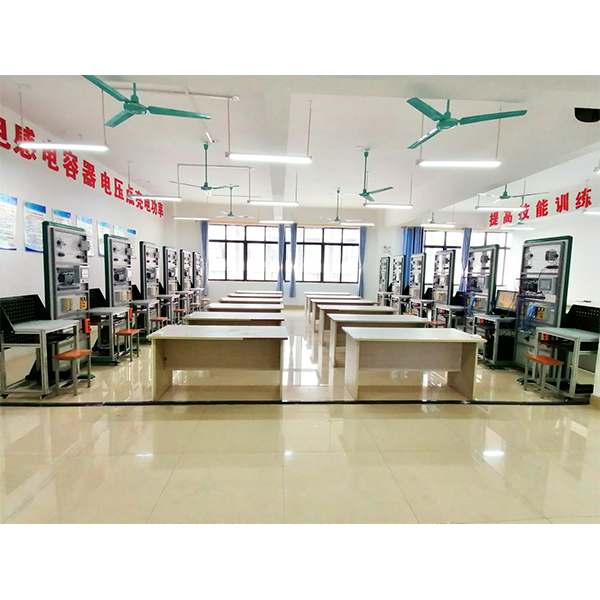

文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRGY-08B工業互聯網邊緣計算實訓臺
ZRGY-08B工業互聯網邊緣計算實訓臺
一、概述
本實驗系統主要包括主站模塊、從站模塊、網絡部件、實驗平臺等，通過實驗項目，演示各類現場總線的組成結構、通信過程及控制方法，熟悉不同類別總線的網絡結構及應用方法。可完成CAN總線、工業以太網總線、通用串行總線等相關實驗。通過本部分實驗系統，學員可完成發控系統典型工作流程搭建（包括數據采集、總線傳輸、執行處理等），搭建典型發控系統。
系統采用模塊化設計，主要外設部件可復用，執行元件、采集板卡可采用綜合設計，以方便組合。主要包括PROFIBUS總線實驗模塊、工業以太網實驗模塊、通用串行實驗模塊、PROFINET總線實驗模塊等。為了貼近專業實際教學，讓學員更加形象理解總線知識，本系統將模擬一個發射筒裝置，通過各個不同的總線實現對模擬發射筒裝置的控制與檢測，讓學員理解各種總線的實現原理以及應用方法。
二、系統構成
1、PLC可編程控制器實驗臺（演示屏與控制箱構成）
2、PLC可編程控制器實驗演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、電腦或手持編程器（用戶自備或代購）
三、技術指標
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.重 量：100kg
5.外形尺寸：H1800*W800*D800
6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、總線實驗模塊具體配置
1、CPU模塊：本體集成數字量14路輸入和10路繼電器輸出，并且配備集成2路模擬量輸入，擁有profinet接口，可用于編程、HMI以及PLC間的數據通信
2、PROFIBUS-DP模塊：配置PROFIBUS-DP主站通訊模塊，用于組建PROFIBUS-DP現場總線網絡
3、AS-Interfice模塊：PLC主機配置 AS-Interfice總線模塊和耦合模塊，用于與設備層器件組件AS-I設備現場總線
4、RS485模塊：配置串口通信模塊，用于與設備RS485設備進行串口通信。
5、分布式 I/O：配置總線接口模塊，用于將模塊連接到PLC主機中，進行現場分布。采用PROFINET總線連接。擁有至少8通道DI，24VDC；8通道DO，DC24V；并配置底座和PN組件完整的分布式I/O模塊。
6、AS-I設備：配置現場設備層至少4路DI設備。配備至少3路DO現場指示燈柱。
7、人機界面：7寸寬屏TFT顯示屏，支持6.5萬色，擁有至少1個以太網接口和USB接口，面板集成至少8個觸覺功能鍵，可在全集成自動化軟件中組態。
8、變頻器：AC380 供電，功率不小于0.55kw，擁有PROFINET總線接口。可用于PROFINET總線系統，可在全集成自動化軟件中組態。
9、網關
10、PLC：ST30
11、擴展模塊：DP01
12、伺服電機
13、伺服驅動器
五、實訓項目
1.PROFINET 總線通訊
2.PROFIBUS總線通訊
3.串口總線通訊
4.CAN總線通訊
5.遠程通訊控制
